锂电池与镍片焊接工艺全解析从原理到实战案例

引言

在锂电池 pack 组装过程中，电芯极耳与镍片的连接是决定电池组内阻、发热乃至安全性的关键工序。无论是 18650、21700 圆柱电芯，还是软包、方形铝壳电芯，都绕不开与镍片（或镍带）的焊接。本文将从焊接原理、常用工艺、典型问题出发，结合具体案例，剖析锂电池与镍片焊接的核心要点。

一、为什么选择镍片？

镍片在锂电池 pack 中主要扮演导电连接与机械支撑的双重角色。其优势包括：

导电性良好：镍的电阻率约为 6.84×10⁻⁸ Ω·m，虽略高于铜，但足以满足大多数放电倍率要求。
抗氧化与耐腐蚀：表面易形成致密氧化膜，在常规环境下稳定。
焊接兼容性：与电芯极耳（镍/铝/铜）及焊锡均有较好的冶金结合能力。
成本适中：相比纯镍带，镀镍钢带因成本更低，在低倍率场景中被大量使用。

常用规格：纯镍带（Ni200/Ni201）厚度 0.1~0.3 mm，镀镍钢带厚度 0.1~0.2 mm。

二、主流焊接工艺对比

1. 电阻焊（点焊）

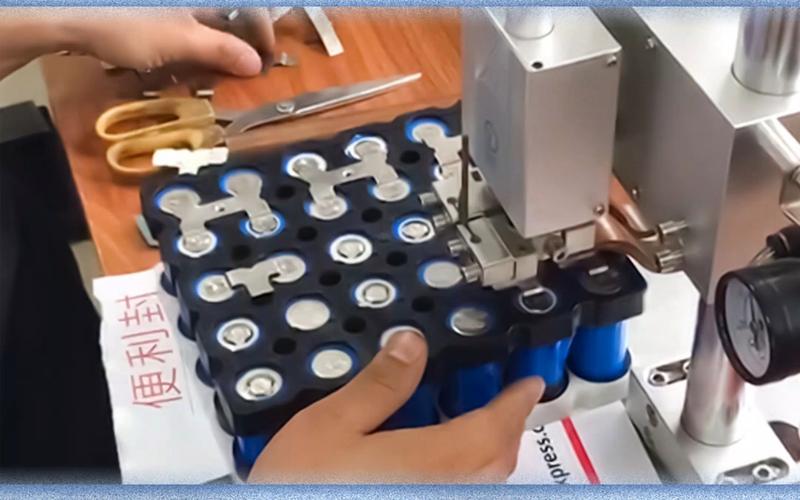

电阻焊是圆柱电芯与镍片焊接的首选，利用电极压力与电流产生的焦耳热使接触面熔化形成焊点。

设备：交流点焊机、储能点焊机、逆变直流点焊机。
优势：热影响区小、速度快、无需填充材料。
局限：对镀镍钢带与纯镍带参数敏感，焊点强度波动大，难以无损检测。

2. 超声波焊接

通过高频振动使镍片与极耳摩擦生热并发生固态冶金结合。

适用：软包电池极耳与镍片、多层镍带叠焊。
优势：无熔化、低温、可焊异种材料（如镍-铝）。
局限：设备投资高，焊头磨损需定期更换。

3. 激光焊接

高能激光束使镍片与极耳局部熔化，形成熔池后凝固。

适用：方形铝壳、大圆柱电芯的汇流排连接。
优势：精度高、非接触、易自动化。
局限：对材料表面清洁度要求极高，易产生气孔与裂纹。

| 工艺 | 热输入 | 适用场景 | 焊点电阻 | 设备成本 |
|------|--------|----------|----------|----------|
| 电阻焊 | 低 | 圆柱电芯串并联 | 低 | 低 |
| 超声波焊 | 极低 | 软包/多层极耳 | 极低 | 高 |
| 激光焊 | 中高 | 方形/大圆柱汇流排 | 低 | 高 |

三、焊接质量的影响因素

材料表面状态：氧化层、油污、镀层厚度直接影响接触电阻与焊点一致性。焊接前需用酒精或等离子清洗。
电极压力：压力不足导致接触电阻大、飞溅；压力过大则压碎电芯内部结构。
焊接能量：电流、时间、功率的匹配决定熔核尺寸。典型值：纯镍带 0.15 mm + 0.2 mm 镀镍钢，点焊电流 1.5~2.5 kA，时间 2~5 ms。
焊头形状与材质：锥形或球形电极头适用于不同镍带宽度，通常采用钨铜或氧化铝铜。

四、实战案例：1865 0电芯 3S2P 电池组

案例背景

某电动工具电池包采用 6 节 18650 电芯，3 串 2 并（3S2P），设计放电倍率 10C，连续电流 15 A。镍片选用 0.15 mm 纯镍带，电芯为三元（NCM）正极，极耳为镍镀层。

焊接过程

设备：逆变直流点焊机，配脚踏式焊接头。
参数：焊接电流 2.2 kA，焊接时间 3 ms，电极压力 20 N。
步骤：电芯定位→镍片预压→点焊双焊点（间距 3 mm）→拉力测试。

问题与解决方案

问题 1：虚焊
表现：拉力测试不足 15 N，焊点发黑。

原因：镍带表面有氧化层，电极头磨损。
解决：改用等离子清洗，更换电极头，电流提升至 2.5 kA。

问题 2：炸火（飞溅）
表现：焊点周围出现小孔与毛刺，电芯顶部有烧蚀迹。

原因：电极压力不足且电流过大。
解决：将压力增大到 25 N，电流降至 2 kA，时间增加到 4 ms。

最终结果
焊点拉力均值达到 28 N，过流温升实测：15 A 放电时焊点温升 < 8℃（环境 25℃），满足设计要求。通过 500 次充放电循环后，内阻增加 < 5%。

五、常见缺陷与检验方法

| 缺陷类型 | 现象 | 可能原因 | 改进措施 |
|----------|------|----------|----------|
| 虚焊 | 拉力低、电阻大 | 电流小、压力不足、表面脏 | 清洗、提电流压 |
| 过焊 | 电芯变形、漏液 | 电流大、时间长 | 降低能量、增加预压 |
| 飞溅 | 表面毛刺、短路风险 | 压力小、电流大 | 调整电极材料、参数优化 |
| 焊穿 | 电芯壳体破损 | 能量过高 | 减少电流/使用缓冲层 |

检验方法：
- 破坏性拉力测试查看焊点直径一致定性。
- 显微镜检查外观与压痕深度。
- 光学超声波检测（可选）
- 实时监测动力电池焊接的内阻。
